企業主在進行室內裝修時，會收到設計師傳來各種不同名稱的設計圖，這些設計圖的名稱和功能都不同，企業主不清楚設計圖的名詞定義，會混淆各設計圖的功用與差異，造成和設計師溝通上產生誤解。
若企業主能清楚各式設計圖的名稱，了解其具備的功能性，能有益於和設計師溝通，讓裝修流程更順暢。以下就來介紹室內裝修時，設計師會給出的各式設計圖及功能。
案例照片
案例照片是設計公司的作品集，包含設計公司曾合作過單位的完工照片。
每間設計公司的設計風格都不同，要知道設計公司適不適合你，可以到設計公司的網站，或是請設計師提供案例照片。透過案例照片，能知道設計公司擅長的設計風格是什麼，以利企業主挑選適合的設計公司。
氛圍示意圖
氛圍示意圖是用來幫助企業主想像未來空間樣貌的實際照片。設計公司會從網路上找出與裝修完整後的氛圍特質最相近的照片，於設計提案階段提供企業主參考。
氛圍示意圖中，會展現裝潢格局的樣貌，以及空間色調上的搭配，讓企業主知道接下來的設計風格走向。若氛圍示意圖的風格，與企業主心中設想的不同，在這個階段，可以提出想法，讓設計師調整。
平面配置圖
平面配置圖是室內空間的平面圖，圖中會標示出各個出入口、辦公區域、會議室、主管會議室的位置。更細節的空間規劃，還包含廚櫃、桌椅家具、主要電器設備的擺放位置。
設計師會在提案時交付平面配置圖，一般需要繪製一至三天，根據坪數大小以及複雜程度而定。

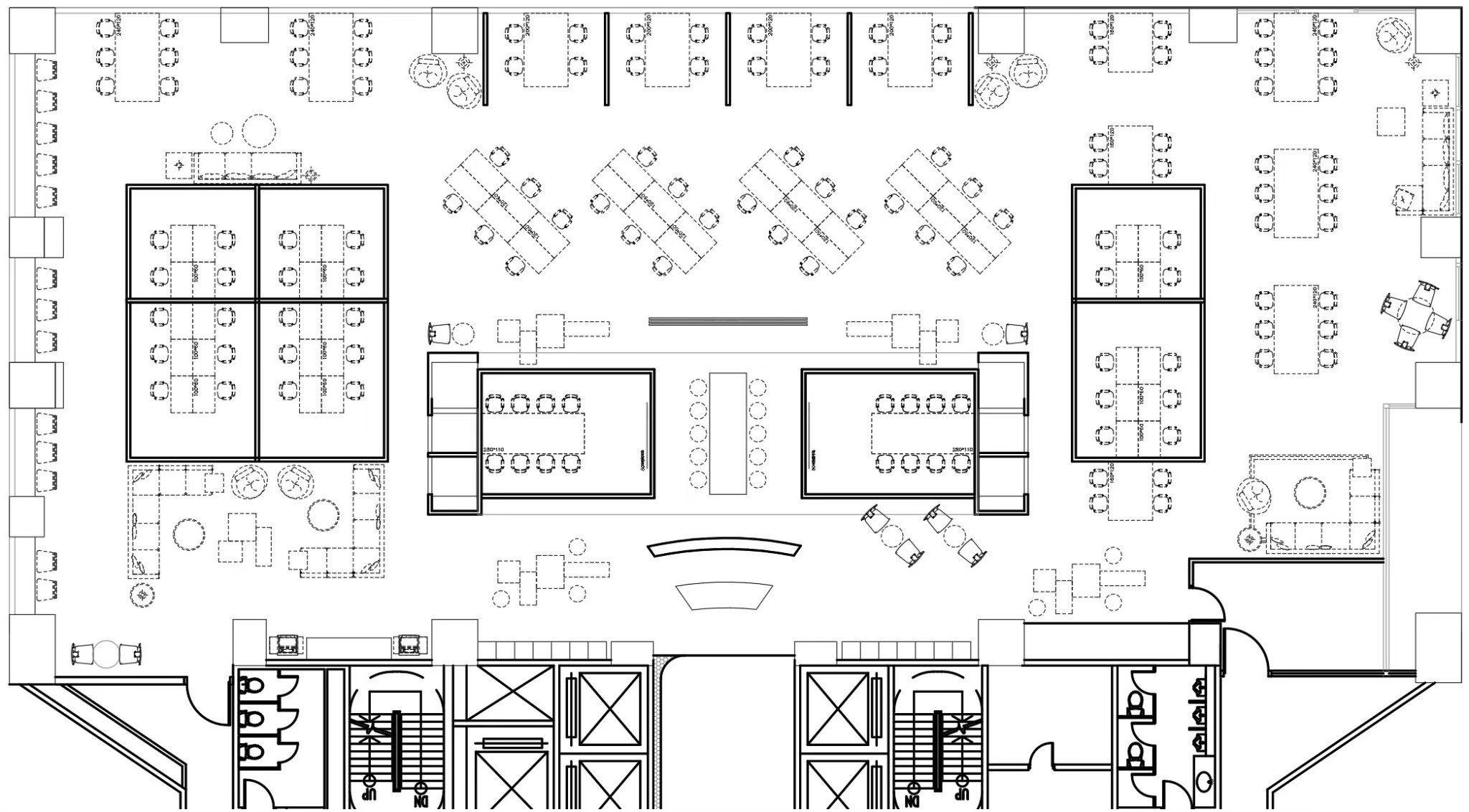

「平面配置圖」，能一覽空間全局。 (有偶設計提供)
平面系統套圖
平面系統套圖包含給排水配置圖、開關插座電氣弱電配置圖、空調設備配置圖。
- 給排水配置圖：標示出給水口及排水孔的位置，通常著重廁所或廚房。
- 弱電配置圖：標示插座、網路線、電話線的位置。
- 空調設備配置圖：標示冷氣空調出風口的位置。
這份套圖，是從平面配置圖延伸製作而成。設計師會在確認平面配置圖，並簽訂完合約後，才開始繪製平面系統套圖。一般需要繪製三天，若在繪製期間更動平面配置圖，也會連帶調整平面系統套圖。

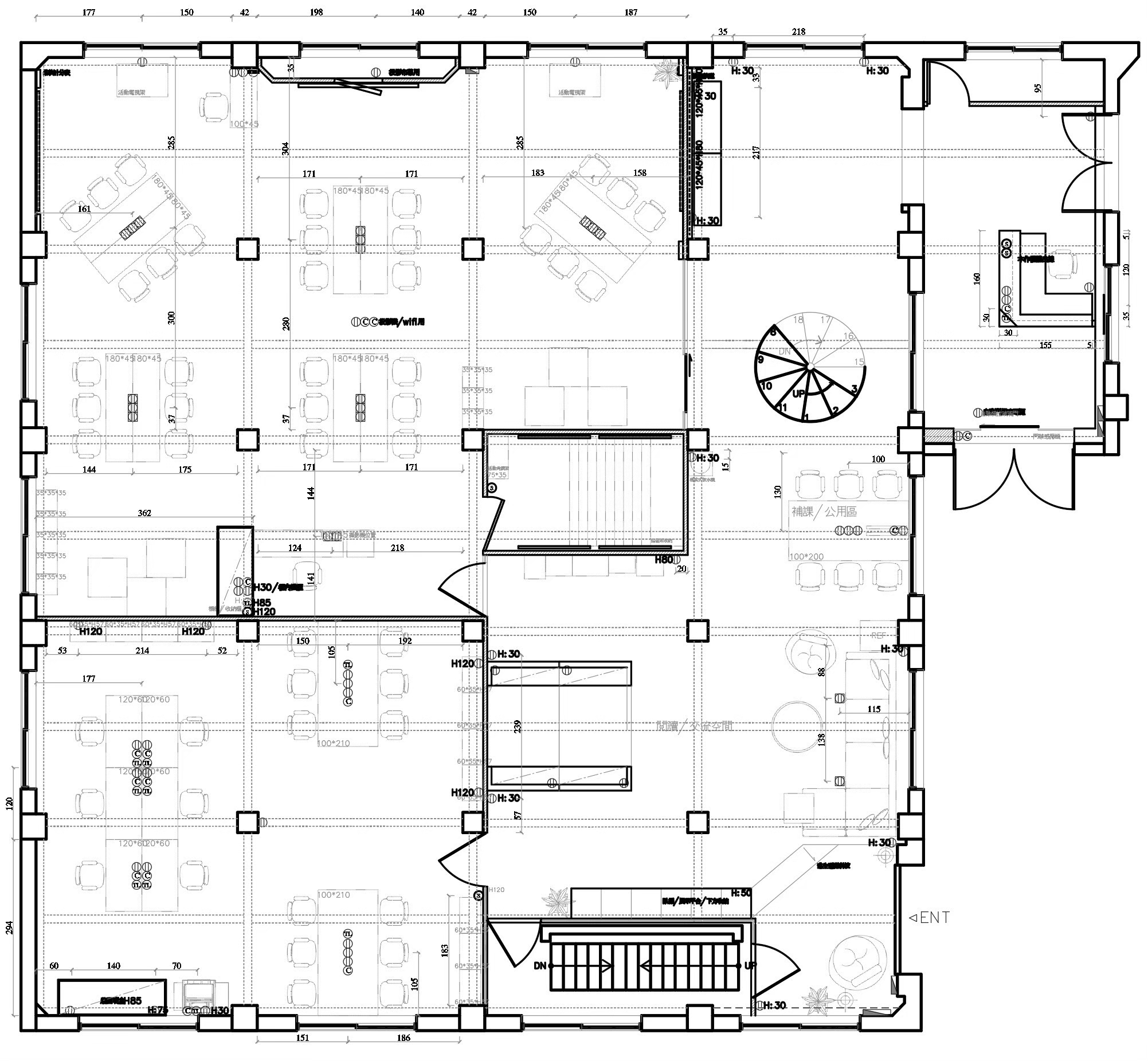

弱電配置圖，用來和水電師傅專業溝通之用。(有偶設計提供)
3D建模圖
3D建模圖，是室內空間的立體長相。透過圖面，可以清楚看見各空間的細節，包含抽屜和系統櫃的樣貌，也會呈現裝潢的顏色和用料材質。
設計師會在繪製完平面配置圖，並簽訂設計合約後，才開始繪製3D建模圖。一般需要繪製一週。
3D 建模圖，輔助企業主想像未來的空間長相。(有偶設計提供)
3D渲染圖
3D渲染圖是最符合真實空間場景的設計圖。其和3D建模圖的最大差異，是增加在燈光照明下，所顯示的空間樣貌。並能根據不同類型燈光照明調整亮度和色調，輔助企業主更容易想像未來辦公室的樣子。
一般設計公司繪製3D渲染圖，需要十天以上的時間，視電腦效能強弱而定。為了縮短繪製時間，有些設計公司會委外繪製3D渲染圖。
3D 渲染圖，增加在燈光照明下，所顯示的空間樣貌。(有偶設計提供)
立面施工圖
立面施工圖，是專給裝修師傅施工用的設計圖，包含空間各部位的構造、做法、選材、尺寸。
企業主清楚各式設計圖的功能性，對空間狀況更加了解，就能減少和設計師的溝通阻礙，讓裝修過程進行得更順利。
